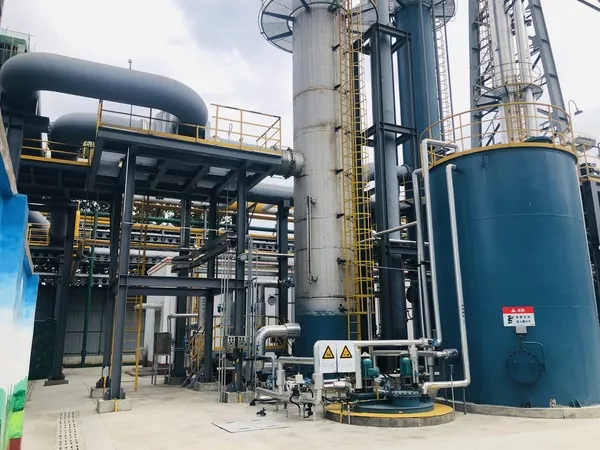

來自脫硫工序出口煙氣，溫度150℃的煙道氣，經氣氣換熱器降溫預處理后經管道輸送至洗滌塔，焦?fàn)t煙氣在洗滌塔內經水洗，除塵降溫至≤40℃進入捕集回收裝置進行脫碳處理，采用MEA復合吸收劑吸收煙氣中的CO2，煙道氣經引風機由塔底進入吸收塔，與吸收液逆向接觸，利用級間冷卻工藝降低反應熱、提高吸收效率，吸收CO2后的富液由塔底經富液泵加壓送入貧富液換熱器，回收熱量后由再生塔上部噴淋入塔。解吸出的CO2連同水蒸氣分離除去水分后得到純度99.5%（干基）以上的產品CO2氣，進入后序壓縮流程。再生氣中被冷凝分離出來的冷凝水回地下槽，貧液換熱冷卻后回到吸收塔頂部。
富液從再生塔上部和中部分流進入，通過汽提解吸部分CO2，然后進入再沸器，使其中的CO2進一步解吸。解吸CO2后的貧液由再生塔底流出，經閃蒸罐閃蒸出部分蒸汽加壓回收回到解吸塔回收熱量；閃蒸罐流出貧液經貧富液換熱器回收熱量后，用泵送至貧液冷卻器，冷卻后進入吸收塔。溶劑往返循環構成連續吸收和解吸CO2的工藝過程，CO2的捕集率在90%以上。
